Centaflex в приводе спецтехники: почему совпадения SAE-размера бывает недостаточно
Опубликовано: 16.10.2026
Когда на сборочном участке или в ремонтном боксе стыкуют гидронасос и дизельный двигатель, первым делом сверяются с фланцами. Если на корпусе насоса выбито SAE 2, а на маховике двигателя предусмотрен разъем того же стандарта, задача кажется решенной. Подбираем упругую муфту с соответствующей маркировкой — и можно затягивать болты. На практике этот логичный шаг нередко становится причиной быстрого выхода привода из строя. Геометрическая совместимость узлов не гарантирует их функциональную работоспособность под нагрузкой.
Иллюзия стандартизации: что такое SAE-размер на самом деле
Стандарт Общества автомобильных инженеров (SAE), в частности спецификации SAE J617c и J492b, действительно подарил машиностроению универсальный язык. Он жестко регламентирует посадочные диаметры, количество и шаг крепежных болтов, размеры шпоночных пазов или шлицев. Благодаря этому насос от одного производителя физически встает на колокол двигателя другого. Для муфты Centaflex существенны типоразмер, допускаемый момент и исполнение соединения.
Однако SAE ничего не говорит о том, что происходит в зоне передачи момента, когда шестерни гидромотора вгрызаются в масло под давлением 350 бар, а поршни дизеля проходят рабочий такт. Стандарт отвечает на вопрос «как соединить?», но оставляет без ответа «как передать энергию без разрушения?».
Три скрытых фактора, которые SAE не учитывает
Подбор муфты только по посадочному размеру игнорирует физику работы силового контура. Для тяжелой мобильной техники — автобетоносмесителей, кранов, грейдеров — этого критически мало.
Пиковые моменты и специфика гидроударов
Привод спецтехники работает в режимах постоянных перегрузок. Номинальный крутящий момент, указанный в паспорте гидронасоса, отражает лишь усредненную картину. В реальности при резком перекладке золотника гидрораспределителя возникает гидроудар. Момент сопротивления на валу насоса мгновенно подскакивает, иногда в два-три раза превышая номинал. Муфта, подобранная исключительно по SAE и номинальному моменту двигателя, в такие секунды работает на разрыв. Упругий элемент сминается, кулачки вступают в металлический контакт, и начинается абразивный износ, который быстро выводит из строя весь узел. Смежные нюансы обсуждаются в публикации «проверка редуктора автобетоносмесителя».
Крутильные колебания и риск резонанса
Дизель выдает энергию не равномерно, а порциями, соответствующими вспышкам в цилиндрах. Вращение коленвала всегда сопровождается крутильными колебаниями — периодическими ускорениями и замедлениями угловой скорости. С другой стороны, гидронасос также имеет свою неравномерность расхода, особенно если это шестеренная машина или аксиально-поршневой насос с неравным числом поршней.
Если частота возмущений от двигателя совпадает с собственной частотой колебаний системы «двигатель — муфта — насос», возникает резонанс. Амплитуда скручивания вала растет лавинообразно, что ведет к усталостному разрушению металла или разрыву эластомера. Стандарт SAE не имеет инструментов для расчета резонансных частот. Это задача конструктора, который должен подобрать жесткость упругого элемента муфты так, чтобы сдвинуть резонансную зону за пределы рабочих оборотов силовой установки.
Пространственные смещения валов
На чертеже оси двигателя и насоса идеально совпадают. В реальной жизни рама спецтехники подвергается колоссальным скручивающим нагрузкам при движении по пересеченной местности или на стройплощадке. Жесткая база деформируется, и валы, которые вчера были соосны, сегодня получают угловое или радиальное смещение. Муфта должна не только передавать момент, но и компенсировать эти сдвиги, иначе подшипниковые узлы агрегатов умрут от паразитных нагрузок. SAE-фланец обеспечивает лишь точную центровку при холодной сборке, но не способен подстраиваться под упругие деформации шасси в движении.
Как устроена адаптация Centaflex к реальным условиям
Конструктивная философия упругих муфт Centaflex строится на разделении жесткостных и компенсирующих функций. В отличие от жестких зубчатых или кулачковых муфт, здесь передача момента идет через полимерный или резиновый элемент профилированной формы. Это позволяет накапливать и гасить энергию ударов, а также прощать определенные нарушения соосности.
Муфты этого семейства выпускаются в разных модификациях, и именно здесь кроется ответ на вопрос, почему одинаковый SAE-размер не означает взаимозаменяемость. Для одного и того же стыка SAE 2 производитель предлагает элементы разной твердости по Шору. Мягкий элемент отлично гасит вибрации и прощает большие смещения валов, но может не выдержать высокого пикового момента при тяжелом пуске. Жесткий элемент передаст больший момент без остаточной деформации, но потребует почти идеальной соосности и хуже демпфирует высокочастотные колебания.
Существуют также варианты интеграции. Centaflex может устанавливаться напрямую в расточку маховика двигателя, экономя длину приводного контура, или монтироваться в промежуточный колокол. Выбор схемы влияет на массу вращающихся деталей и, соответственно, на инерционные нагрузки при разгоне и торможении.
Практика эксплуатации: где проходит грань допустимого
Даже корректно подобранная по всем параметрам муфта имеет свои ограничения, заложенные в физике эластомера.
- Температурный барьер. Полимерный вкладыш в процессе циклических деформаций выделяет тепло из-за внутреннего трения (гистерезиса). Если муфта работает на пределе своих компенсирующих способностей или в режиме постоянных высокочастотных вибраций, вкладыш разогревается. Добавим к этому тепло, излучаемое гидронасосом, и жаркий воздух под капотом дизеля в летнюю смену. Перегрев ведет к потере механической прочности резины — она становится пластичной и начинает течь под нагрузкой.

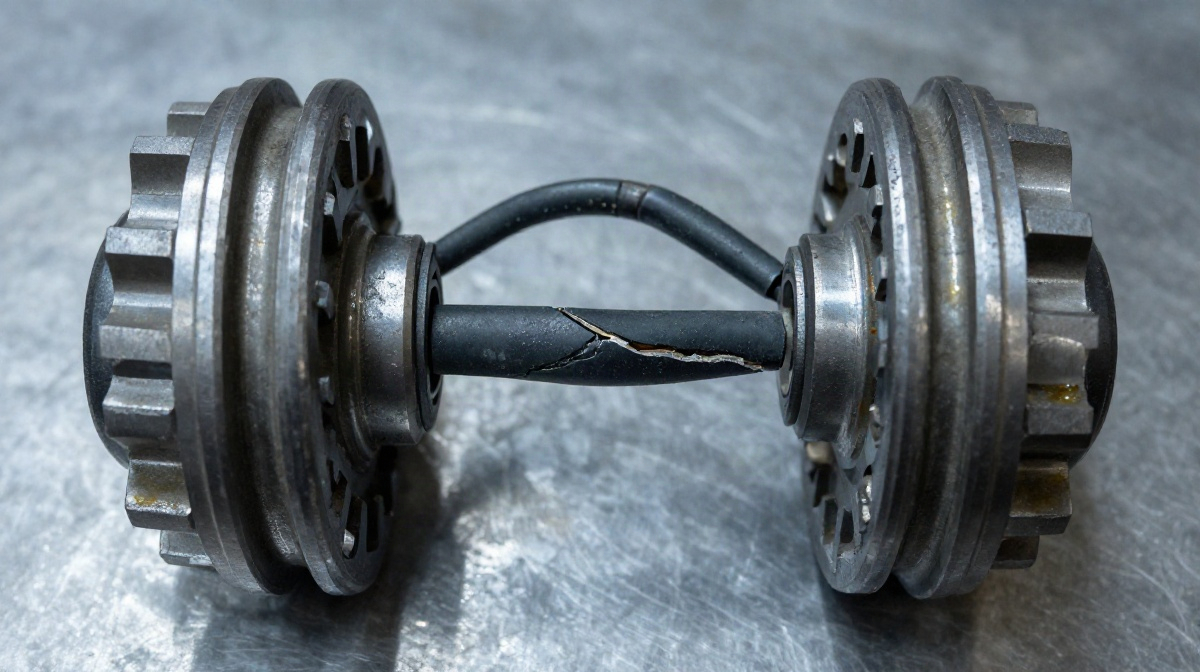

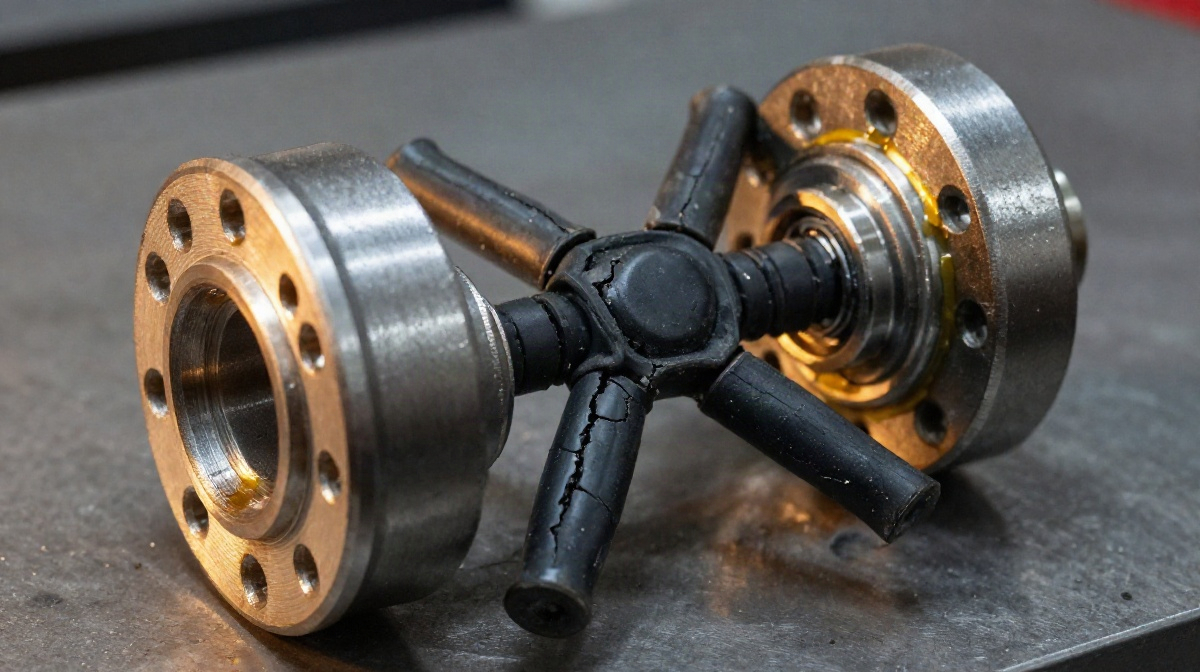

- Усталостное разрушение. Эластомер подвержен деградации под воздействием микросдвигов. Если в приводе есть невыявленная несоосность, каждый оборот вала вызывает сдвиг в материале вкладыша. Накопление таких циклов ведет к появлению микротрещин. Муфта теряет упругость, перестает гасить удары, и следующей жертвой обычно становится шлицевая втулка или опорный подшипник насоса.
- Химическая деградация. Зона привода спецтехники редко бывает стерильно чистой. Попадание гидравлического масла, дизельного топлива или агрессивных моющих средств на эластомер со временем меняет его структуру, вызывая набухание или потерю жесткости.
Симптомы неправильного подбора: как говорит привод
Ошибки выбора, связанные с игнорированием факторов за пределами SAE, редко остаются незамеченными. На них указывает поведение самой машины:
- Сизый налет в зоне колокола. Мелкая резиновая пыль вокруг муфты — верный признак того, что эластомер перегружен либо из-за пиковых моментов, либо из-за смещения валов.
- Гул и вибрация на определенных оборотах. Если шум появляется в узком диапазоне частот вращения двигателя, это классическая картина резонанса. Жесткость муфты выбрана неудачно, и система входит в резонанс на рабочем режиме.
- Локальный перегрев. Прикосновение к колоколу привода после интенсивной работы может выявить аномальный нагрев. Если температура корпуса заметно превышает температуру масла в баке гидросистемы, муфта работает как печка, рассеивая энергию деформаций.
Чеклист для подбора: за пределами размерности
Чтобы привод спецтехники отработал заданный ресурс, подбор должен опираться на расширенный пакет данных. Беглый взгляд в каталог недостаточен.
| Параметр | Почему это важнее SAE | Источник данных для расчета |
|---|---|---|
| Номинальный и максимальный пиковый момент | Определяет выживаемость муфты при гидроударах и пусках под нагрузкой | Паспорт насоса + расчетная схема гидросистемы |
| Собственная частота крутильных колебаний | Позволяет уйти от резонанса в рабочем диапазоне оборотов | Динамический расчет привода (часто предоставляет поставщик муфты) |
| Допустимое радиальное и угловое смещение | Компенсирует деформацию рамы шасси и монтажные погрешности | Допуски на сборку + данные по жесткости рамы машины |
| Температурный режим в зоне привода | Предотвращает термическую деградацию эластомера | Тепловой баланс отсека + данные о рабочей жидкости |
| Жесткость упругого элемента (по Шору) | Баланс между демпфированием и способностью передавать момент | Каталог муфт (разные исполнения одного SAE-размера) |
От размерности к физике процесса
Совпадение посадочных размеров по стандарту SAE — это лишь входной билет в игру. Оно позволяет соединить два агрегата физически, но не дает гарантий, что этот союз будет долговечным. Привод мобильной спецтехники — это сложная динамическая система, где энергия передается через упругие связи в условиях постоянных возмущений. Муфта Centaflex, в отличие от жесткого переходника, берет на себя роль предохранителя и демпфера. Но чтобы она справилась с этой ролью, ее внутренние характеристики должны быть согласованы с реальной механикой конкретной машины. Слепая вера в стандартизацию размеров без учета нагрузок, вибраций и смещений неизбежно приводит к преждевременному ремонту.
